REER的可編程的安全控制器-符合SIL3/PLE

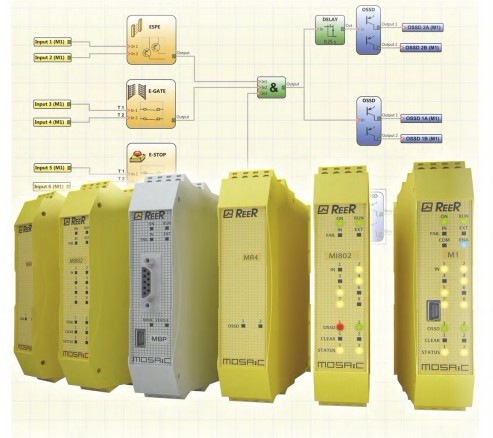

    Mosaic是一個模塊化，可配置的安全保護機器或設備的控制器。

    Mosaic是幾個安全傳感器和命令，如安全光幕，激光掃描儀，光電開關，機械開關，安全地毯，緊急停止，雙手控制這些集中在一個單一，靈活的設備管理，監測能力。

    Mosaic的安全解決方案，基于傳統的元件，如繼電器類型安全模塊，相比，提供了眾多的優勢，因?yàn)樗簻p少了組件數量，因此足跡和接線，促進更快的電氣柜建設，給予必要的邏輯配置使用一個單一的，簡單的編程軟件，促進機械設計師的修改，使人們有可能成立防篡改的安全系統?簡化了機器維護通過MCM記憶卡，可用于配置方案，在短短的幾個簡單的步驟轉移到一個新的Mosaic。

    技術規格：

    Mosaic包括一個主控單元M1，通過MSD（M1安全設計）的圖形界面配置-每個在不增加成本單位提供-和多7個擴展單元通過MSC專用總線連接到M1。M1主單元，也可以在單機模式中使用，具有8個安全輸入和2個獨立的，可編程雙通道固態輸出。

    可用擴展單位包括：與輸入和輸出，MI8和MI16只有投入，MO2和MO4與產出，MR2和引導接觸式安全繼電器MR4MI8O2。.擴展單元也可用于診斷目的，常見的工業現場總線系統允許連接：MBP（PROFIBUSDP），MBC（CANopen總線），（DEVICENET）。

    Mosaic系統可以配備多72個輸入和8個OSSD對。.主模塊和擴展單元的溝通，通過5個方向的MSC（安全通信）（REER專有）物理上位于每個模塊的背面，。

    Mosaic安全設計（MSD）的軟件，安裝在PC上可以用于創建復雜的邏輯條件下使用邏輯運算符和安全功能，如靜音，定時器，計數器，存儲器，通過一種簡單，直觀的圖形配置界面等。配置數據轉移到貨幣供應量M1的單位，通過USB連接。在M1上舉行了一次應用程序可以保存對MCM專有的記憶卡快速配置轉移到其他貨幣供應量M1模塊（可選）。
