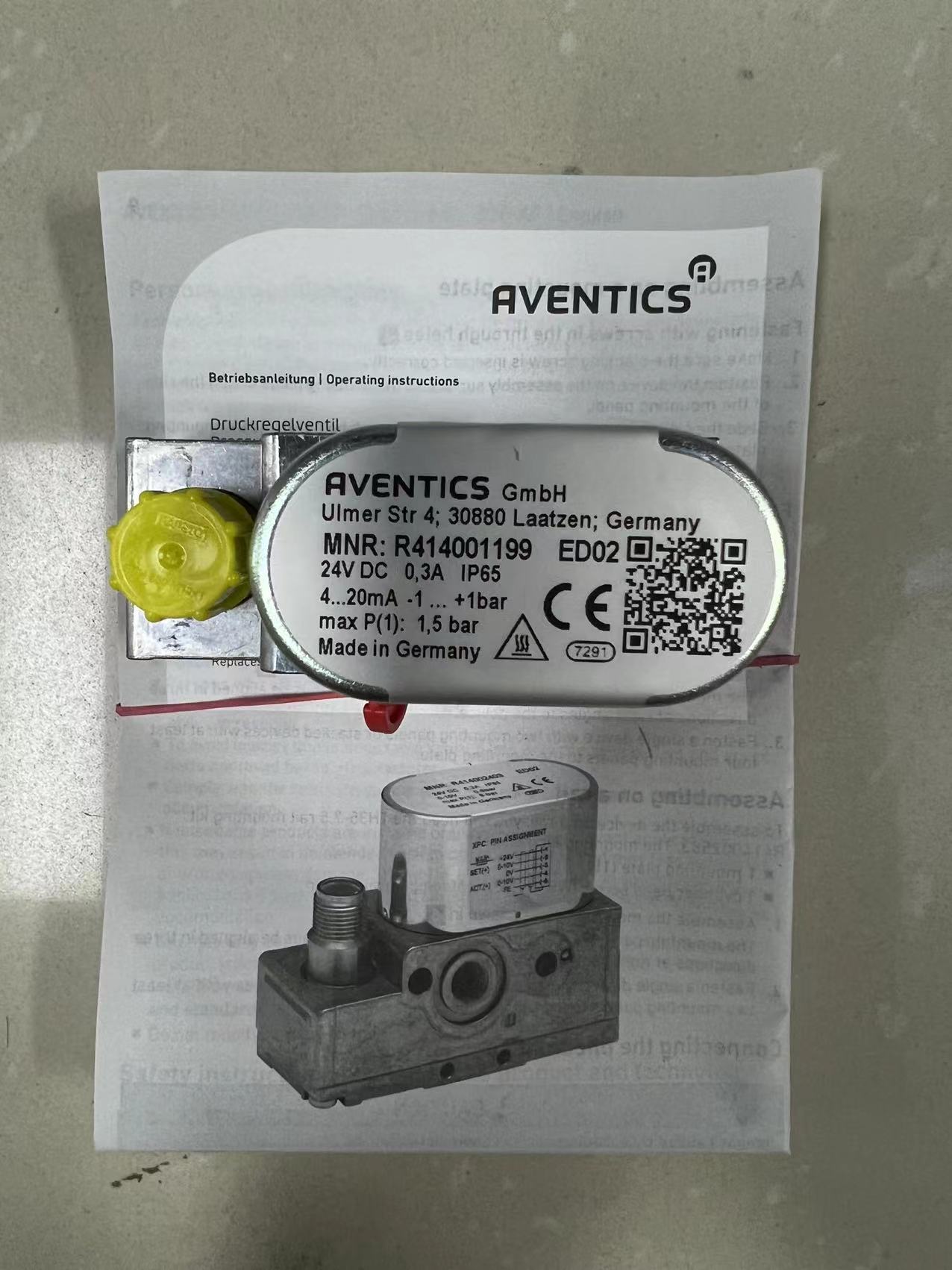

E/P壓力調節閥, 系列 ED02
- Qn = 120 l/min
- 壓縮空氣 接口 出口 G 1/8, 1/8 NPT
- 電子連接 通過信號接口
- 信號連接 (輸入和輸出比特), 多芯插頭, M12, 5-針
結構特點提動閥
安裝位置±α = 0 ... 90° ±β = 0 ... 90°
合格證書CE認證
最大運行壓力見下表
最低 / 最高環境溫度0 ... 50 °C
介質溫度范圍0 ... 50 °C
壓縮空氣 接口 人口G 1/8 1/8 NPT
壓縮空氣 接口 出口G 1/8, 1/8 NPT
介質壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量1 mg/m3
額定流量Qn 120 l/min
控制方式模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / +20%
允許的脈動5%
功率消耗 max. 300 mA
防護等級IP65
重量0.32 kg
額定流量Qn，當工作壓力為 7 bar 、二次
壓力為 6 bar 及Δp = 0.2 bar 時
不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力露點必須至少低于環境和介質溫度 15 °C ，并且允許 的最高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
只可使用經過 AVENTICS 公司許可的油。詳細信息請參見文檔“技術信息”（MediaCentre 中獲取）。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。
